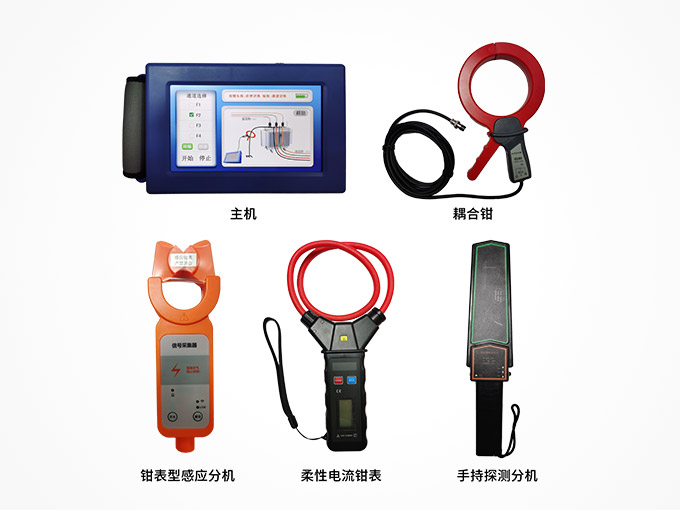

ZKY21L 低压漏电定位仪包括：低压漏电定位仪主机、低压漏电定位仪从机（2个）、柔性钳流表以及配件组成。
低压漏电定位仪可在电网运行状态下查找漏电故障。耦合钳卡在漏电分支处或变压器接地线处，注入特征电流信号。故障电流经变压器接地线-变压器-线路-故障点-大地-变压器接地线，形成故障电流环流。故障点前后特征电流大小明显变化，从而实现漏电故障定位功能。
注意：
1、本仪器属于带电工作设备，请遵守国家操作规程。
2、需通过耦合钳注入信号到线路内，严禁主机和线路直连。
3、使用前确认设备及配件无绝缘破损，无裸露断线。
4、严禁阴雨天使用，防止触电事故发生。
主机 | |
显示 | 10.1寸/800*480 |
充电输入 | 12.6V/2A |
主机功率 | 5.5W |
信号幅值 | ≤5V |
体积 | 260mm*170mm*60mm |
电池 | 锂电池/电池容量9600mAh |
重量 | 2Kg |
从机1(钳表型感应分机) | |
续航时间 | 3小时 |
电源供电 | AAA /7号电池4节干电池 |
通信方式 | 蓝牙2.4G |
体积 | 255*83*40mm |
重量 | 0.6Kg |
从机2 (手持分机) | |
通信方式 | 蓝牙2.4G |
续航时间 | 3小时 |
电池 | 6F22/9V |
体积 | 408mm*79mm*42mm |
重量 | 0.5Kg |
耦合钳 | |
湿度范围 | 相对湿度小于80% |
钳表孔径 | 直径Φ123mm； |
体积 | 290mm*175mm*30mm |
重量 | 1kg |
柔性电流钳表 | |
仪表尺寸 | 宽高厚190mm×370mm×40mm |
LCD尺寸 | 35mm×21.5mm；显示域：32mm×15mm |
电池 | 6F22 /9V |
线圈长度 | 长度628mm |
线圈内径 | 内径φ200mm |
线路电压 | AC600V以下线路测试 |
被测电流频率 | 50Hz/60Hz(自动识别) |
量程 | AC 0.00A～9999A |
分辨率 | AC 10mA |
精度 | ±2%rdg±3dgt(导线处于柔性线圈中心位置，23℃±2℃) |
