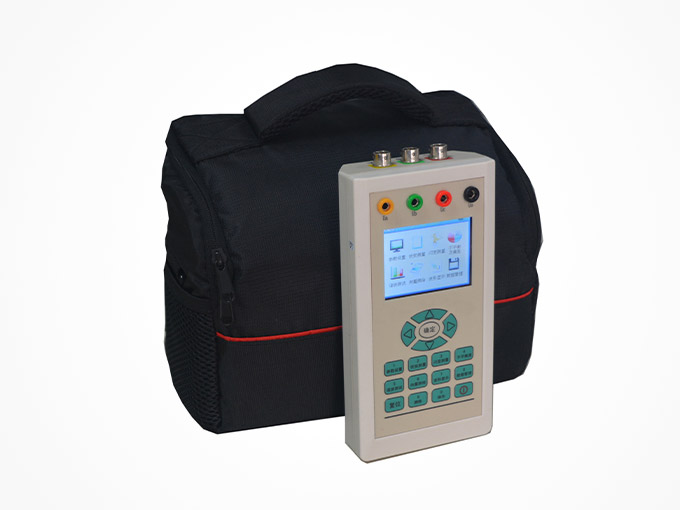

ZKD35B 电能质量分析仪

所属分类：营销计量
浏览次数：96

二维码：

添加时间：2026-01-06
简要说明：

电能质量分析仪是用于监测和分析电网电能质量各项指标的仪器，可实时测量电压、电流、功率、谐波、三相不平衡、闪变、频率偏差等关键参数，反映电网运行状况。仪器能准确捕捉电网扰动、电压波动等异常问题，自动生成波形曲线与检测报告，广泛应用于变电站、工矿企业、新能源并网、建筑配电等场景，为电网优化、故障排查及电能质量治理提供数据支撑。

服务：0312-3150068

销售：18831240910

功能介绍

概述

随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是冲击性和非线性负荷容量的不断增长，使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题。我公司推出的ZKD35B 电能质量分析仪是一台高性能的多功能电能质量分析仪器。采用DSP+ARM+CPLD 内核，3.2”大屏幕液晶(320×240点阵)显示屏，使结构更紧凑，功能更强大，显示更方便。配备后台管理分析软件，功能丰富，操作方便。

技术参数

频率测量	测量范围：45～55Hz（中心频率 50Hz）
	测量条件：信号基波分量不小于 80％F.S.
	测量误差: ≤0.02Hz
输入电压量程	10-450V
输入电流量程	标配 10A，其他量程可根据用户要求选配
基波电压和电流幅值误差	基波电压≤0.5％F.S.；基波电流≤1％F.S.
基波电压与电流相位差测量误差	≤0.5°
谐波电压含有率测量误差	≤0.1％
谐波电流含有率测量误差	≤0.2％
三相电压不平衡度误差	≤0.2％
电压偏差误差	≤0.2％
电压变动误差	≤0.2％
功率偏差	≤0.5％
闪变误差	≤0.5％
工作时间	内部电池连续工作 5 小时
外形尺寸	300×225×135mm（长 × 宽 × 高）
重量	0.5kg

功能特点

3.1 可靠

电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz,0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上可靠和方便，而且大大提高了抗干扰能力。

3.2 使用方便

便携式结构，尺寸小、重量轻、一个人即可携带仪器到现场测试；内置高性能锂电池，无需外接电源。

3.3 精度高

谐波符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，采集速率12.8 kHz。

3.4 软件功能强

采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，使电能质量分析仪适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。

3.5 通讯接口

谐波测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。

3.6 测试参数多

系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-52次谐波、真功率因数等全部电能质量五大国标规定的参数。

3.7 大容量存储

谐波测试仪内置32MB内存，用户可以配置不同的保存时间步长，有5秒钟、15秒钟、30秒钟、1分钟、2分钟、5分钟、15分钟、30分钟等。
