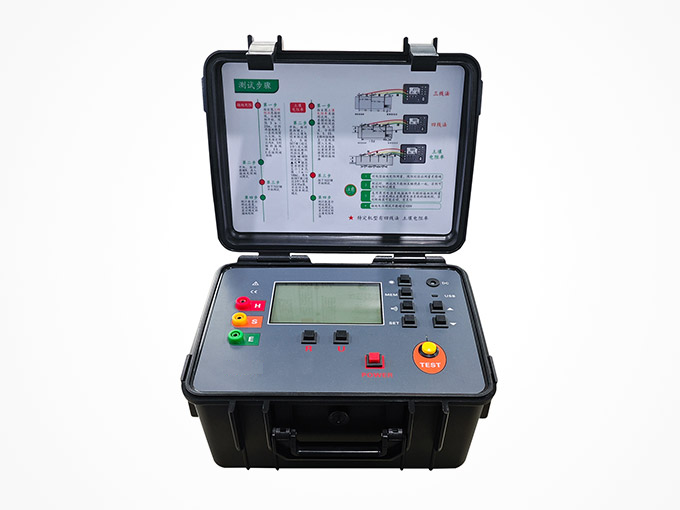

ZKD100 接地电阻测试仪

所属分类：高压试验
浏览次数：102

二维码：

添加时间：2026-01-06
简要说明：

接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表，适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。

服务：0312-3150068

销售：18831240910

功能介绍

概述

ZKD100 接地电阻测试仪又名三线接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表，采用了超大LCD灰白屏背光显示和微处理机技术，满足二线、三线测试电阻要求。仪表测试准确、快速、简捷、稳定可靠等特点。

本仪器由微处理器控制，可自动检测各接口连接状况及地网的干扰电压、干扰频率，并且具测试辅助接地极电阻值功能。同时存储500组数据，电阻测量范围：0.01Ω～3000Ω，接地电压范围：0.01～100.0V。可通过监测软件在线监测数据，USB数据上传PC并具有智能报警提示等独特功能。

接地电阻测试仪由主机、监控软件、测试线、USB线、接地棒组成，具有历史数据读取、查阅、保存、报表、打印等功能。

技术参数

接地电阻量程	0.01Ω～3000Ω 精度±1.5%rdg±5dgt
接地电阻分辨率	0.01Ω
接地电压量程	0.01～100.0V AC 精度±1%rdg±3dgt
接地电压分辨率	0.01V
基准条件	23℃±5℃，75%rh以下 (辅助接地电阻100Ω±5%，对地电压＜10V)
功能	接地电阻测量，对地电压测量，低值电阻测量
电源	8.4V锂电池（内置）
背光	可控灰白屏背光，适合昏暗场所使用
测量方式	精密三线测量、简易两线测量
测量方法	接地电阻：额定电流变极法，测试电流> 20mA (正弦波)，128Hz；对地电压：平均值整流
测试频率	128Hz
显示模式	4位超大LCD显示，灰白屏背光
测量指示	测量中LED闪烁指示，LCD倒计数显示
LCD尺寸	108mm×65mm
仪表尺寸	长宽高：277.2mm×227.5mm×153mm
测试线长	3条：红色15m，黄色10m，绿色5m各1条
简易测试线	2条：红色1.6m，绿色1.6m各1条
辅助接地棒	2根：φ10mm×200mm
测量时间	对地电压：约2次/秒；接地电阻：约5秒/次
测量次数	5000次以上
线路电压	测量对地电压：AC 600V以下测量
USB接口	具有USB接口，软件监控，存储数据可以上传电脑，保存打印
通讯线	USB通讯线1条，长1.5m
数据存储	500组，闪烁显示“FULL”符号表示存储已满
数据查阅	数据查阅功能：“MR”符号显示
溢出显示	超量程溢出功能：“OL”符号显示
报警功能	测量值超过报警设定值时发出报警提示
电池电压	电池电量实时显示，电池电压低时提醒及时充电
功耗	背光：25mA Max
	待机: 25mA Max(背光关闭)
	测量：70mA Max(背光关闭)
质量	仪表：2397g(含电池)
	测试线：861.5g(含简易测试线)
	辅助接地棒：425g(2根)
	仪表袋：271g
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
过载保护	接地电阻：E-H、E-S各端口间AC 280V/3秒
绝缘电阻	10MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61010-4-3，无线频率电磁场≤1V/m
适合安规	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V

量程及精度

测量功能	量程	精度	分辨力
接地电阻	0.01Ω～30.00Ω	±1.5%rdg±5dgt (辅助接地电阻100Ω±5%，对地电压＜10V)	0.01Ω
	30.1Ω～300Ω		0.1Ω
	301Ω～3000Ω		1Ω
接地电压	0.01～10.00V AC	±1%rdg±3dgt	0.01V
接地电压	10.1～100.0V	±1%rdg±3dgt	0.1V

（注：23℃±5℃，75%rh以下）
