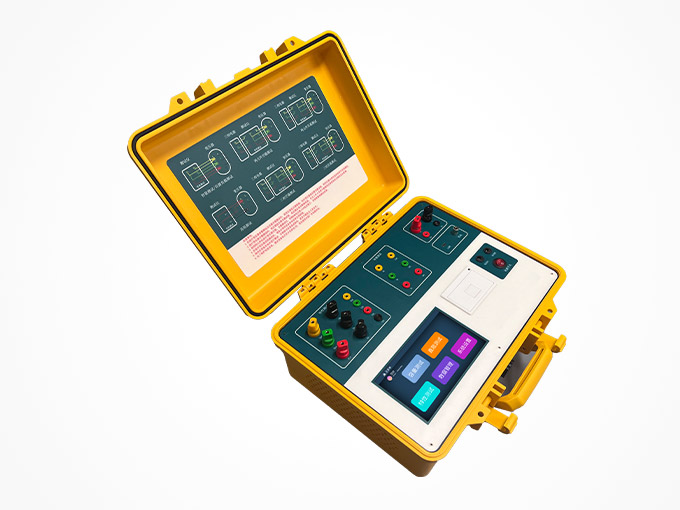

ZKB506G 变压器参数测试仪

ZKB506G 变压器参数测试仪包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带可充电电池，无需外接电源即可工作；本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪+变压器参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

● 采用ARM+FPGA+ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳健，测量精度更高。

● 7寸彩色高亮液晶，触摸屏，Win8风格界面，中文输入，全中文菜单。

● 具有完善电子帮助，各项操作均有接线图和文字描述，操作直观简单。

● 内置大容量存储器，USB口通讯，现场测试数据均可保存，根据客户需要可以将数据上传到PC机。

● 具有程序远程升级功能，根据客户要求可以远程升级仪器程序。

● 在各测试界面下均可以观察实时电压通道、电流通道的情况。

● 可以提供各变压器特性测试时电压、电流通道的谐波情况，并用柱状图显示。

● 通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，并可以绘制向量图，以便于判断现场接线情况。

● 标配特制现场低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。

● 可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

● 结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据

● 所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高

● 变压器特性测量中，电压量程可达750V，电流量程达100A，且内部配有保护电路。测量时不用切换档位既可确保测量精度，更不用担心因档位选错而烧坏仪器

● 变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

● 根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。

● 直阻测试提供6档输出电流选择，可以输出10A电流。

● 参数设置更加完善，可以设置变压器的测试绕阻、分接位置、测试相别、试品温度、折算温度值等。

● 具有音响放电报警，减少误操作。
