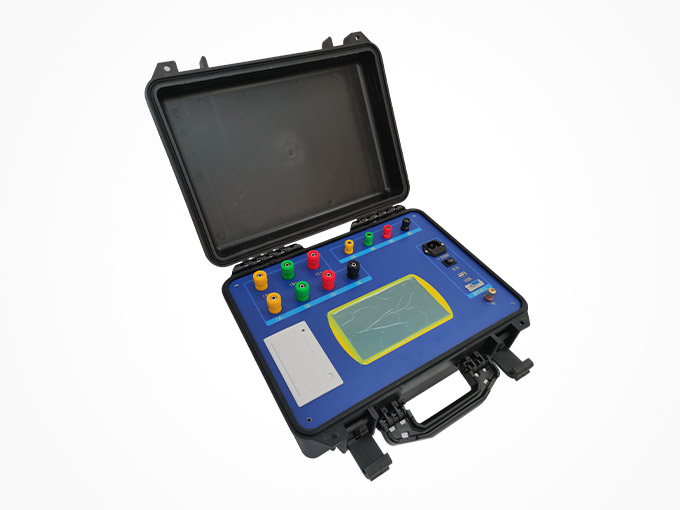

ZKB561A 变压器短路阻抗测试仪

所属分类：高压试验
浏览次数：119

二维码：

添加时间：2026-01-07
简要说明：

变压器短路阻抗测试仪，变压器短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2003和IEC60076-5:2000规定，短路电抗的变化量是判断变压器绕组有无变形的判据。该仪器电路设计精巧，思路独特，性能优越，体积小，重量轻，现场使用方便。

服务：0312-3150068

销售：18831240910

功能介绍

概述

短路阻抗测试仪是用于测量变压器短路阻抗及负载损耗的检测仪器，通过模拟变压器运行工况，检测其短路阻抗、阻抗电压、绕组电阻等关键参数，可有效判断变压器绕组是否存在变形、移位、短路等结构性缺陷。

仪器采用全自动测量模式，测试精度高、抗干扰能力强，数据稳定可靠，支持数据存储、打印与上传，广泛应用于变压器出厂试验、交接验收及预防性试验，是变压器稳定运行的重要检测设备。

技术参数

功能特点

1. 变压器短路阻抗测试：可三相、分相测量变压器短路阻抗、短路电抗，短路电阻，三相阻抗电压；单相、零序阻抗测试。

2. 可以外加实验电源，也可以用仪器内部实验电源测试。变压器短路阻抗“内电源”测试方式时，仪器只需用AC220V电源不用外接调压器，一次接线，即可自动进行三相测试并自动计算阻抗电压及误差。

3. 自动频率校正，可消除频率波动造成的误差。

4. 各测试项可储存200次测量数据，掉电不丢失。

5. 2-20次谐波分析功能。

6. 7寸彩屏触摸液晶，全部汉字菜单及操作提示，直观方便。

7. 内置微型打印机，可打印测量结果和内存记录。

8. 具有RS-232接口，可与计算机通信。

9. USB测试数据导出。

10. 时钟掉电不丢。
