ZKB506H 变压器绕组材质分析仪

ZKB506H 变压器绕组材质分析仪是变压器的核心组成部分，其材质分为铜质和铝 质。铜和铝均是导电性能较好的金属材料，是制作变压器线圈的常用导体。在要求使用铜质变压器的场所，违规采用铝、铝合金线材，或混合采用铜、铝线材用作变压器绕组的现象，俗称为“以铝代铜”。变压器“以铝代铜”会增大电量损耗、增加用电成本，并可能引发变压器爆炸等事故，影响输电，造成人体、生命或财产损失。通过对变压器出线端进行加热而产生的热电势的大小来判别变压器绕组材质为铜还是铝。内置加热、控温、测温、热电势测量等模块，一体化设计。波形与数据同时显示，可以观察热电势随时间，随温度的变化趋势。具有存储功能，可以记录多组变压器测试数据。可以外接U盘进行数据存储和数据调阅。

1、无损测量，检测时不解体、无损伤。

2、检测快速，单绕组5-15分钟可出检测结果。

3、准确度高，利用赛贝克（Seebeck effect）效应和金属热传导特性，对变压器绕组特定部位进行加热，根据测得的热电势规律和热传导时域特征，综合判别绕组材质，从技术原理上实现较比重法、容量法等更科学、快速的测量。

4、简便易用，彩色液晶显示器，触摸屏操作，人机界面友好，操作简单。

5、显示直观，可显示热电势、温度、材质系数等检测数据与波形，便于观察分析。

6、存储便捷，设备内部可存储100组变压器检测数据，可通过有线连接调阅、转存检测数据。

7、节能，内置48V锂离子电池，可满足40-100个绕组检测需求(与被测设备型号、容量有关），也可插接220V/50Hz交流电源使用。

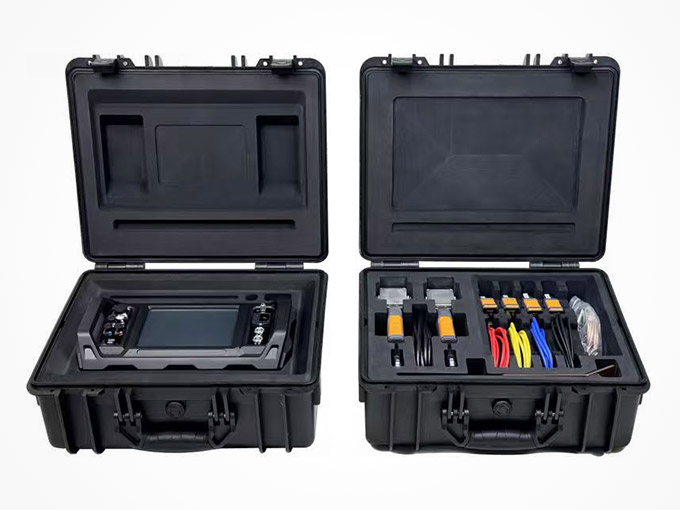

8、紧凑便携,小型三防箱包装，体积不大于55×45×35cm，重量不大于8kg，可满足单人作业需求。

9、功能拓展，设备也可作电机绕组材质检测使用。

10、超强续航，满电情况下设备可连续工作20小时。
