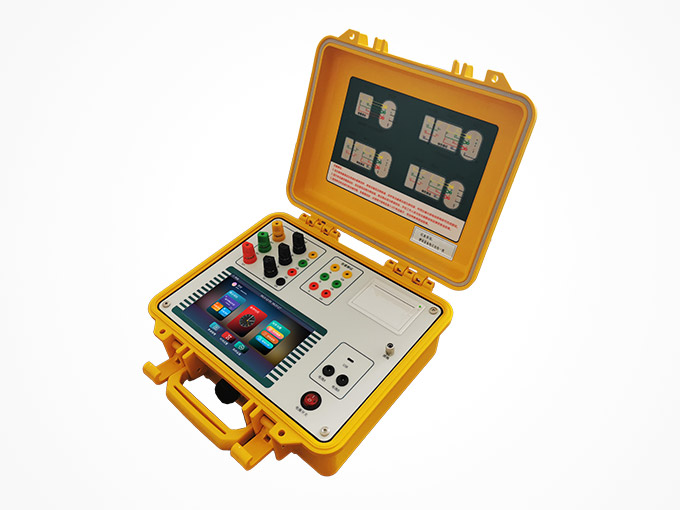

ZKB506Bs 变压器容量损耗参数测试仪

ZKB506Bs 变压器容量损耗参数测试仪是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。

本仪器为多功能测量仪器，相当于往常两种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、负载损耗、阻抗电压等一系列工频参数进行精密的测量。

本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

● 采用ARM+FPGA+ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳健，测量精度更高。

● 7寸彩色高亮液晶，触摸屏，Win8风格界面，中文输入，全中文菜单。

● 具有完善电子帮助，各项操作均有接线图和文字描述，操作直观简单。

● 内置大容量存储器，USB口通讯，现场测试数据均可保存，根据客户需要可以将数据上传到PC机。

● 具有程序远程升级功能，根据客户要求可以远程升级仪器程序。

● 在各测试界面下均可以观察实时电压通道、电流通道的波形情况。

● 可以提供各变压器综合试验时电压、电流通道的谐波情况，并用柱状图显示。

● 通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，并可以绘制向量图，以便于判断现场接线情况。

● 标配特制现场低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。

● 可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

● 结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据

● 所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高

● 变压器特性测量中，电压大量程可达800V，电流大量程达100A，且内部配有保护电路。测量时不用切换档位既可确保测量精度，更不用担心因档位选错而烧坏仪器

● 变压器综合试验时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。
