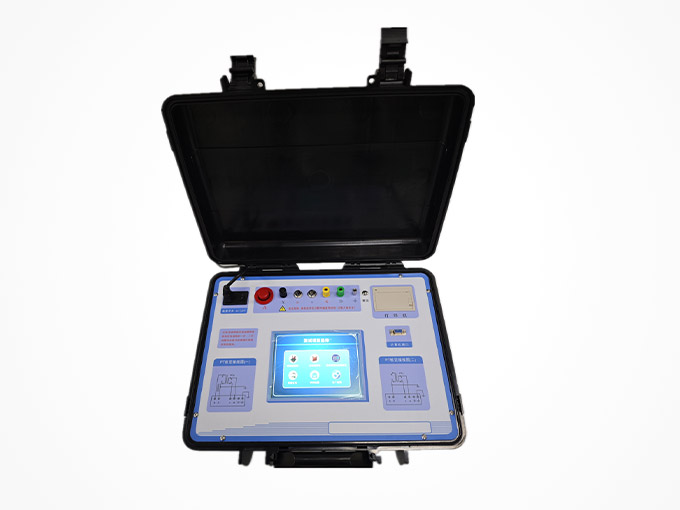

ZKH70B 电流互感器现场校验仪

ZKH70B 电流互感器现场校验仪具有在低电压情况下校验出电压互感器在高电压工作情况下的实际误差。可以覆盖10kV/100V、10kV//100V/、35kV/100V、35kV//100V/、110kV//100V/、220kV//100V/变比电力电磁式电压互感器的测量。仪器在设计时引入了一些新的思想，采用了一些新的技术。例如：通有平台技术、电压仿真负荷、内部带有高准确度电压互感器和自升压电源等。

在现场检定电流互感器时无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

1、电流互感器误差测量部分

①整机准确度：被测电流互感器误差限值的1/3

②测试范围：5A/5A～31500A/5A或5A/1A～6300A/1A

注：二次电流为5A的电流互感器，通过等安匝测量方法变比可至31500A/5A。

其它末在表中出现的电流互感器变比的测试方法如下：

使用等安匝法测试电流互感器，例如：需测试1000A/5A的互感器，请您将仪器配套的测试线将被测电流互感器穿心两匝，然后仪器中电流互感器测试界面中的一次电流输为500A即可。此种测试方法不影响互感器测试数据的有效性。

同理其它变比使用以下处理方法：

③被测电流互感器工作范围： 1％～200％

④二次负荷：2.5VA～300VA、COSφ＝0.1～1.0

⑤被检电流互感器准确度范围：1.0、0.5、0.5S、0.2及0.2S

⑥电阻、导纳测量误差≤5.0％

测量范围：R：0.00Ω～20.0Ω

Y:  0.000mS～100.0mS

2、电压互感器校验仪部分

变比测试范围：1KV-500kv

3、仪器消耗功率：20VA

4、仪器准确度等级：0.05S级

5、外形尺寸（cm）：L460×W375×H183

6、重量（kg）:10.0

1) 该仪器新增双绕组PT互感器测试功能，测试时无需外接负荷箱，采用触摸屏操作。

2) 仪器内部具有多变比的自升压电压互感器标准，准确度等级达到0.05级，可以在1200V和2400V的电压下准确检定电力电压互感器的误差。

3) 仪器在电磁式电压互感器测量时采用仿真负载技术，该技术可以推算出电压互感器在额定负载以及下限负载情况下的负载误差，因此在进行电磁式电压互感器校验时可不使用电压负载箱。

4) 仪器内部互感器校验仪部分的准确度等级为2级。

5) 该仪器具有规程点自动采样的功能，使用户在进行规程测量时十分方便快捷。

6) 该仪器内部具有功率源输出，自动升压，保护性能优越。
