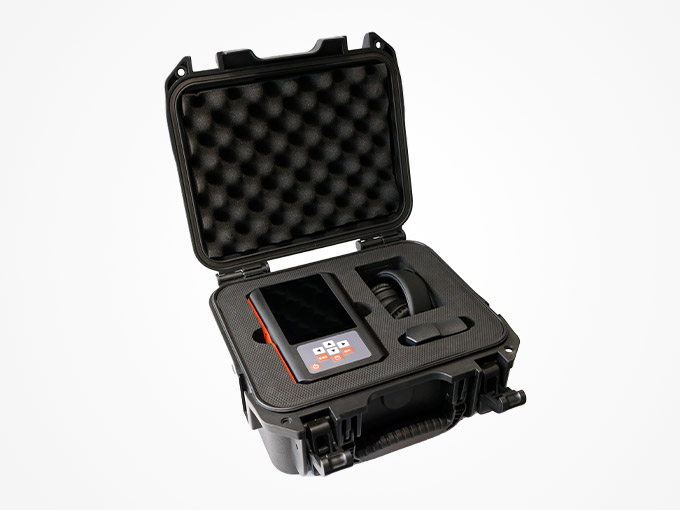

ZKJF500 超声波局放测试仪

1.1 常规用途

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电和机械振动等物理现象。这些伴随局部放电⽽产生的各种物理和化学变化可以为监测电⼒设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断其内部是否存在绝缘隐患，防⽌潜在事故的进一步扩大。

ZKJF500 超声波局放测试仪为多功能型带电检测手持仪器，是基于地电压、超声波的检测方法，测试电力设备的局部放电情况，提供局部放电幅值、PRPS、PRPD、 连续、 ⻜⾏、 脉冲、 相位、波形等图谱， 可以较好的评估电力设备局部放电情况。适用于环网柜、开关柜等电力设备的带电局放检测。

1.2 事项

★ 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使⽤。

★ 使用本仪器前⼀定要认真阅读本手册，并遵循其中的说明进行规范操作。

★ 现场试验应遵守在高压电力设备上工作所要遵循的所有相关的国家及国际规程。

★ 始终保持高压部分与仪器、探头和操作人员之间的距离。

★ 对本仪器的维修、维护和调试应由技术人员进行。

★ 仪器运输时应避免雨水浸蚀，严防碰撞和坠落。

★ 在存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜， 要防尘、防潮、防震、防酸碱及腐蚀气体。

★ 由于仪器主机内置⼤容量电池，请勿拆机，有可能带来爆炸风险。

1.3 依据标准

★ 适用于不同电压等级下的环网柜、开关柜等电力设备的带电局放检测。

★ 可提供局部放电幅值图谱、周期图谱、相位图谱、波形图谱、PRPS/ PRPD图谱等多种分析方法， 有效判断局放放电幅值、类型和严重程度。

★ 实时监测， 能够直观观察局部放电信号变化。

★  具有多种相位同步方式， 使仪器相位与现场工频相位保持一致。

★  配备数据管理、分析软件， 可对检测数据进行统一分析及管理。

★ 具备黄、绿、红三色指示放电严重程度功能。

★ 数据保存功能， 局放检测数据可与设备信息一起同步存储于检测仪中。
