ZKDL300 电缆路径识别仪

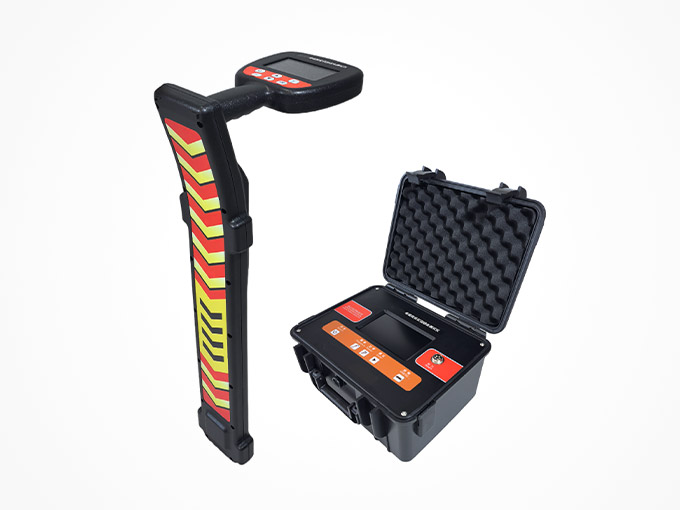

ZKDL300 电缆路径识别仪是一款综合性能很强的地下管线路径探测设备，又名电缆路径探测仪、地下管线探测仪、管线仪、路径仪、路径识别仪等，具有管线路径探测、电缆识别、故障查找等多种功能。该产品能在非开挖的情况下，用于地下电缆线路敷设路径探测/电缆识别/埋深测量，还可以进行低压路灯电缆、地埋线路的短路/断路/漏电（雨天跳闸）等故障点的测试查找等，同时也可进行地下带电线缆排查。仪器由发射机、接收机、发射耦合夹钳、直连线、接收柔性耦合夹钳（选配)、A字架（选配)等组成。

1、罗盘和方向显示：直观显示地下管线位置和左右方向。

2、直连法、耦合法、感应法多种发射机信号施加方式，满足停电电缆或带电电缆路径测试。

3、宽峰法、窄峰法、波谷法等多种探测方法，采用导线示踪、经典罗盘、扫频测量等多种模式360°管线路径指示。

4、多种探测频率：12种主动探测频率和2种被动探测频率。

5、发射机9档可调大功率输出，全自动阻抗匹配，全自动保护。

6、可通过标定探测电流信号方向，排除邻线干扰，防止跟踪错误。

7、全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

8、可实现一次多20条电缆（停电状态或带电状态）的识别功能。

9、具有带方向指示的跨步电压法模式，配置可折叠A字架，可实现地埋线缆低阻故障点的精确定位。

10、内置大容量锂电池，发射机和接收机均可设置待机和自动关机时间。
